Climatisation VRV Daikin d'un immeuble de bureaux dans les Yvelines
Un immeuble de bureaux sur trois niveaux, 32 cassettes plafonnières, des groupes extérieurs hissés par grue en toiture-terrasse et un faux plafond sans marge d'erreur : une climatisation tertiaire clé en main réalisée par Sol Air Services dans les Yvelines.
Climatiser et chauffer trois niveaux de bureaux
L'entreprise cliente occupe un immeuble de bureaux à façade vitrée sur trois niveaux. Deux problèmes : des bureaux en surchauffe l'été à cause des grandes baies, et un chauffage insuffisant l'hiver avec les radiateurs électriques.
La solution devait traiter tout le bâtiment, entrer dans des faux plafonds à faible hauteur et permettre un réglage indépendant par zone.
Après étude technique, Sol Air Services a préconisé un système VRV Daikin (volume de réfrigérant variable) : des groupes extérieurs en toiture alimentent 32 cassettes plafonnières 4 voies réparties sur les trois niveaux, le tout piloté depuis un boîtier central.
VRV est la marque déposée de Daikin, VRF le terme générique des autres fabricants. Le principe est le même : un compresseur à vitesse variable alimente plusieurs unités intérieures indépendantes.

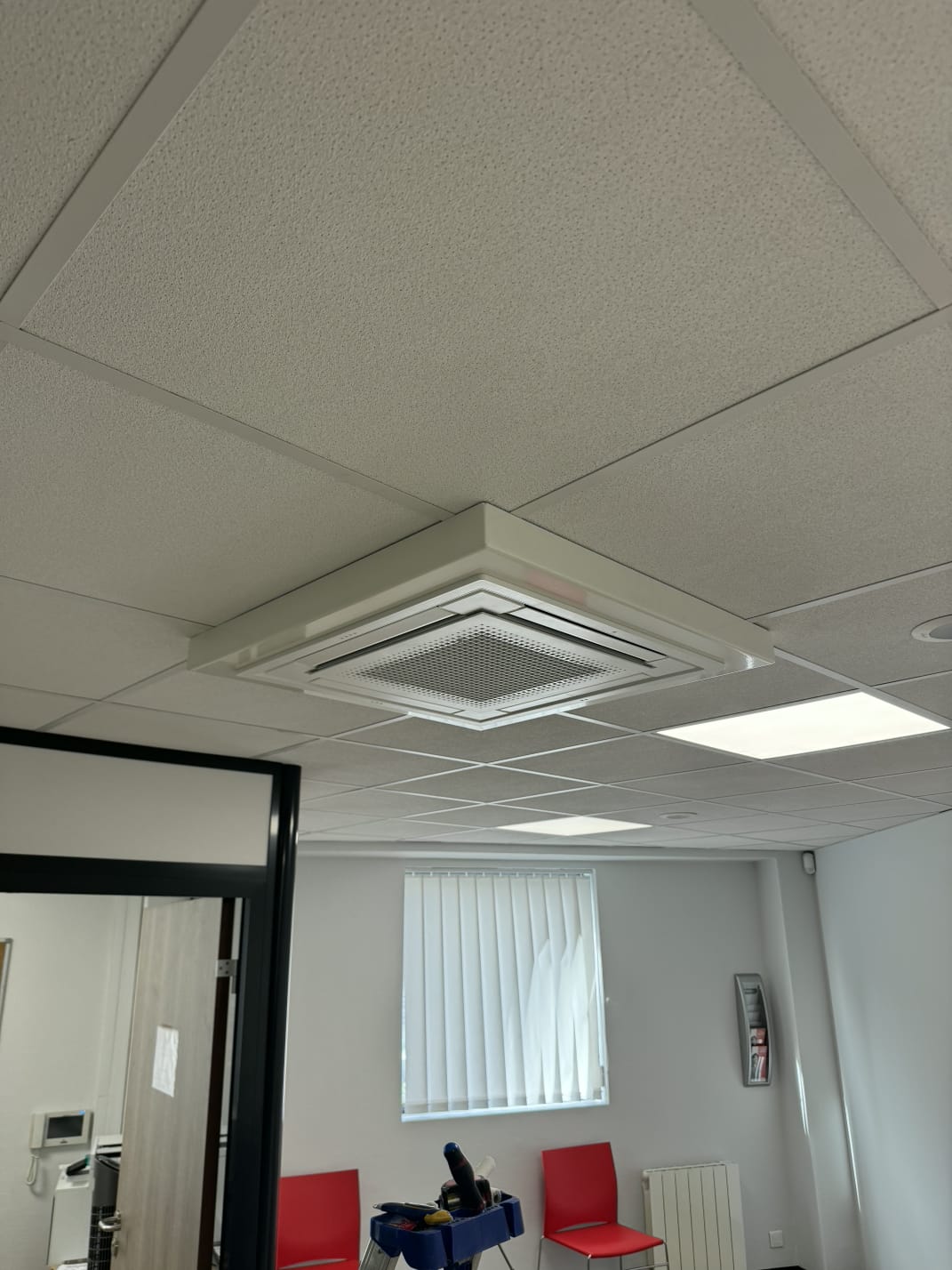

Cassettes Daikin 4 voies

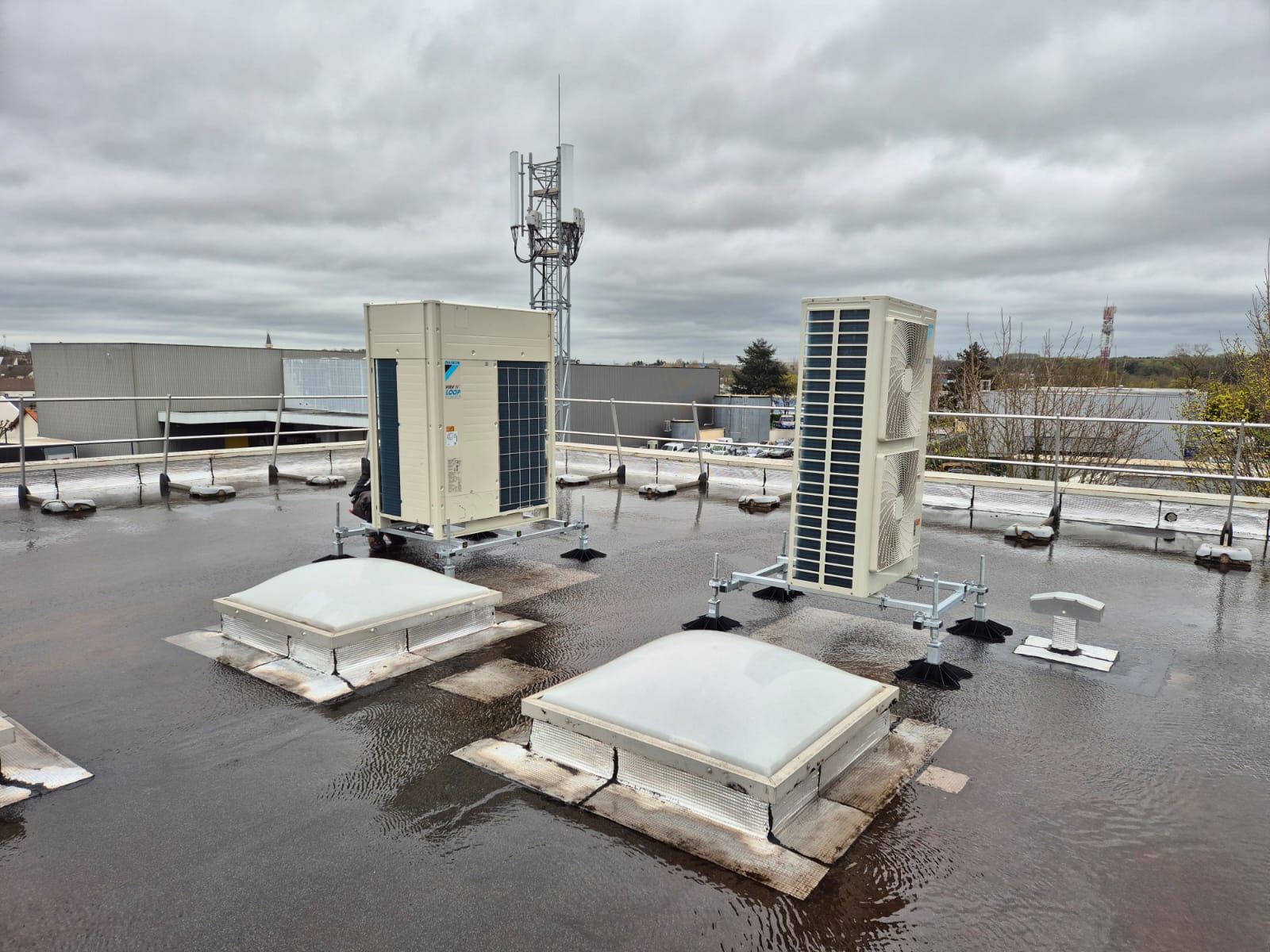

Groupes extérieurs VRV
Photos du chantier de climatisation tertiaire
Le levage des groupes par grue jusqu'en toiture, puis les cassettes encastrées dans les faux plafonds des bureaux.
Les travaux réalisés, phase par phase
Un chantier organisé pour limiter la gêne des équipes présentes dans le bâtiment.
Étude et visite technique
Calcul des charges thermiques et plan d'implantation des 32 cassettes (1 à 2 jours).

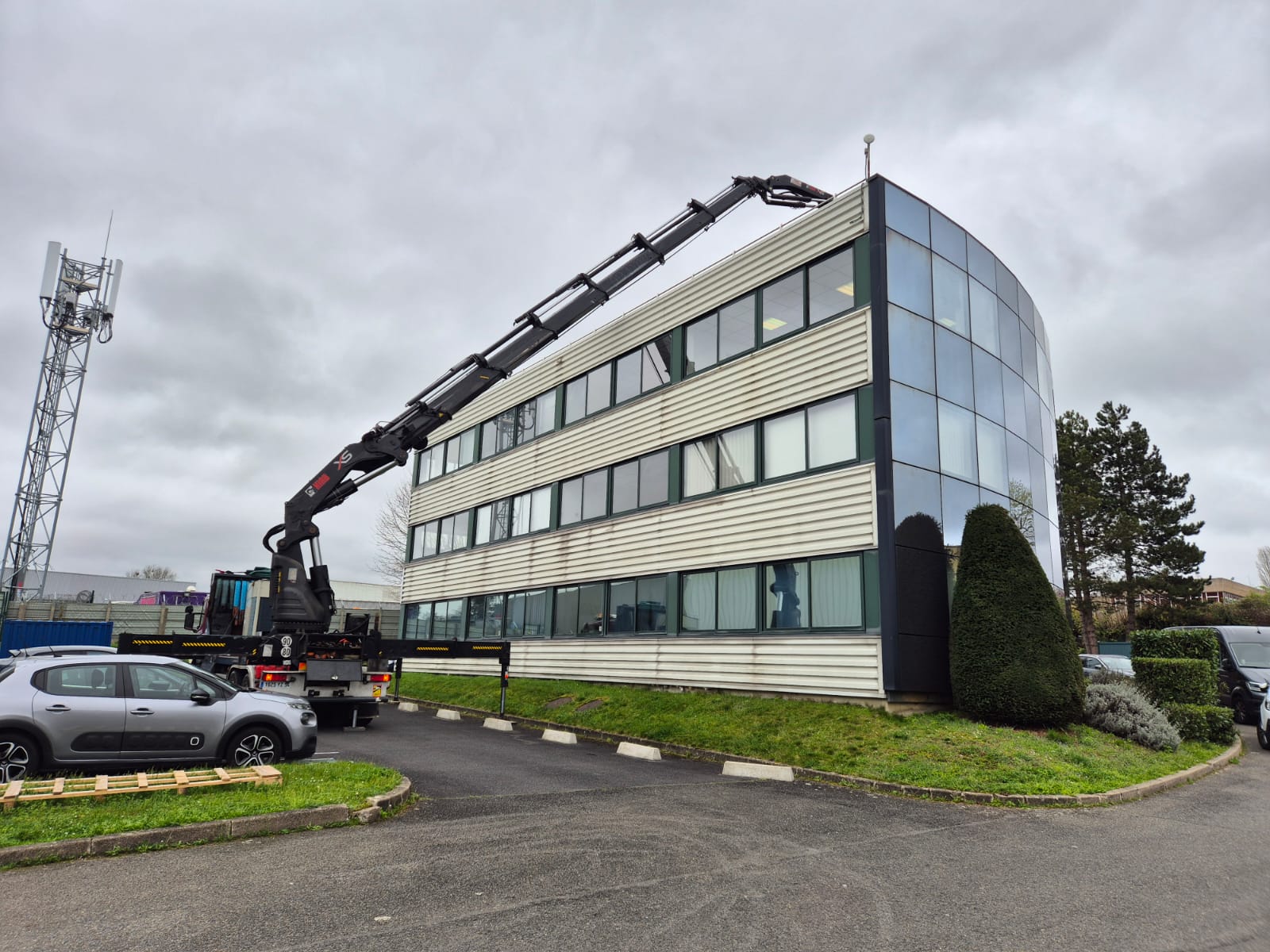

Levage des groupes

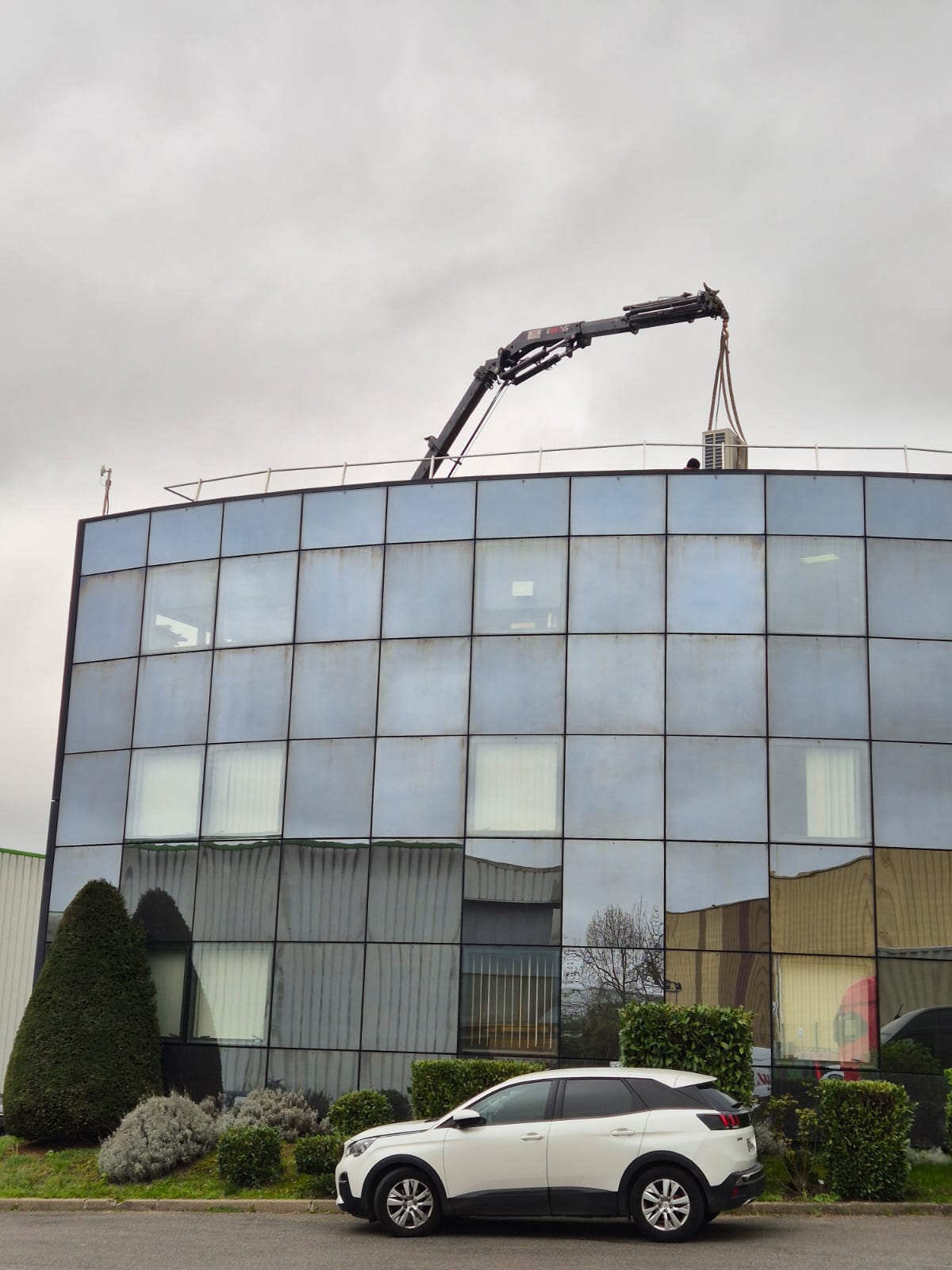

Grue à treuil depuis le parking, pose en toiture sur plots réglables (1 jour).
Réseaux intérieurs
Tirage des liaisons cuivre et du câblage dans les faux plafonds (3 à 4 jours).
Habillages sur mesure
Coffrages soignés pour les passages de réseaux hors faux plafond.

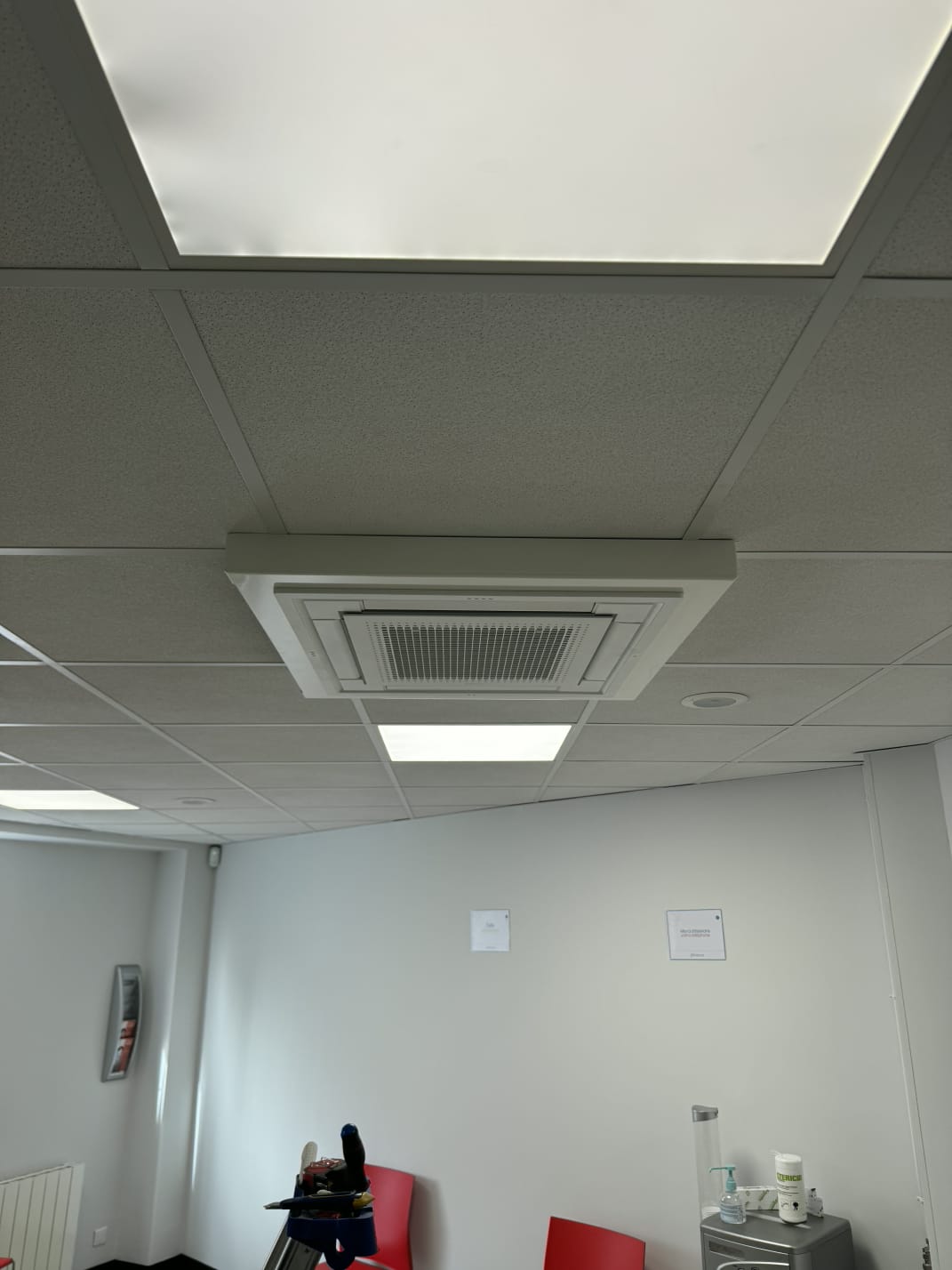

Pose des cassettes
Encastrement des 32 cassettes et raccordements frigorifiques et électriques (2 à 3 jours).
Mise en service
Tirage au vide, mise en gaz, paramétrage des zones, tests et prise en main (1 jour).
Le système VRV Daikin installé
Un seul réseau de fluide frigorigène pour des dizaines de zones réglées séparément.
Installation VRV Daikin
Climatisation réversible tertiaire
| Gamme | Daikin VRV IV |
| Groupes extérieurs | RXYQ16U, RXYQ14U, RXYSQ12TY1 |
| Unités intérieures | 32 cassettes 4 voies |
| Cassettes | FXZQ32A et FXZQ25A |
| Usage | Remplacement de radiateurs électriques |
Pilotage centralisé
Daikin Intelligent Touch Manager
| Interface | Écran tactile |
| Programmation | Horaires, été et hiver |
| Régulation | Par zone |
| Suivi | Consommations |
| Capacité | Jusqu'à 64 unités intérieures |
Ce que le VRV change au quotidien dans ces bureaux
Confort, consommation et gestion simplifiée.
Moins de consommation
Le VRV restitue 3 à 4 kWh de froid ou de chaud pour 1 kWh consommé, contre 1 pour 1 avec des radiateurs électriques.
Bureaux vivables l'été
Les baies vitrées ne transforment plus les étages en serre dès le mois de juin.
Une zone, un réglage
Chaque bureau ou open space a sa propre température.
Discrétion
Diffusion homogène à 360°, sans courant d'air ni bruit gênant.
Murs libres
Tout est intégré au faux plafond, rien n'encombre les murs.
Gestion centralisée
Programmation et suivi depuis un seul boîtier.
Aides pour la climatisation d'un bâtiment tertiaire
Les entreprises peuvent bénéficier de la prime CEE pour des travaux d'efficacité énergétique, dont le remplacement de radiateurs électriques par une pompe à chaleur air/air performante.
Les bâtiments tertiaires de plus de 1 000 m² sont aussi concernés par le décret tertiaire, qui impose une baisse progressive des consommations. Un système VRV en remplacement de l'électrique direct est l'un des leviers les plus efficaces.
Sol Air Services vous aide à identifier les dispositifs mobilisables selon le bâtiment et le statut du demandeur.
Vos questions sur la climatisation tertiaire
Ce que demandent le plus souvent les gestionnaires de bâtiments.
